Home
Sprockets
25.4 (1") Pitch Sprockets
TCS25.4 : Bossed Triplex Sprockets
TCS25.4-29
TCS25.4-29

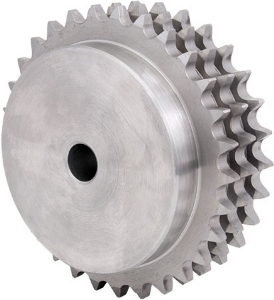

Bossed C43 UNI 7847 Carbon Steel Triplex Sprockets, 1" (25.4mm) Pitch (ISO 16B-3), 5/8" (15.875mm) Roller Diameter
Product specifications
Material
C43 UNI 7847 Carbon Steel
No. of Teeth [z]
29
ISO No.
16B-3
Pitch/Lead
25.4
Tip Diameter [de]
246.5
Ref. Diameter [dp]
234.92
Hub Diameter [BD]
130
Bore Diameter [di]
30
Sprocket Width [E]
100
Mass kg
25.27
Specifications
Overview
Product specifications
Material
C43 UNI 7847 Carbon Steel
No. of Teeth [z]
29
ISO No.
16B-3
Pitch/Lead
25.4
Tip Diameter [de]
246.5
Ref. Diameter [dp]
234.92
Hub Diameter [BD]
130
Bore Diameter [di]
30
Sprocket Width [E]
100
Mass kg
25.27
